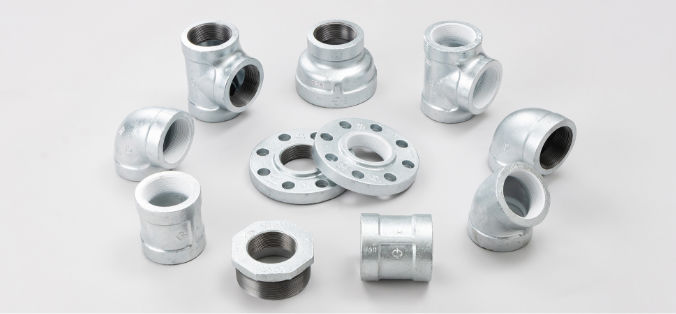

20K継手とは
20K管継手とは消火設備「連結送水配管用」高圧のねじ込み式管継手です。
日本消防設備安全センター認定品となっています。
当社の20K管継手は、スケジュール40管用の継手で、管と同様の強度、耐食性、耐熱性を有しております。
平成2年5月の消防法の改正により、「連結送水管」の放水圧力は、0.6MPa以上となり、送水圧力が1MPa
(消防法施行規則に合わせる)を超える場合には、管はスケジュール40以上の使用が義務付けられています。
それに伴い、管継手も、スケジュール40以上の管に適合するものと規定されています。
20K継手の特長
01高圧配管にも対応する高い強度
●スケジュール40以上の鋼管に対応した管継手で、管と同等の強度・耐熱性・耐食性を備えています。
●消火設備の連結送水管など、高圧配管でも安心して使用できます。
02消防設備に対応した認定製品
●日本消防設備安全センターの型式認定を取得しており、消火設備配管用として信頼性の高い継手です。
※フランジ及びニップル（20KHPNI）を除く。
03優れた耐食性
●継手本体には溶融亜鉛めっきを施しており、防食性能を高めています。
●長期間にわたり安定した配管性能を維持します。
04施工性を向上するシール剤付きタイプ（ZD品）
●ZD品はねじ部にフッ素系シール剤をあらかじめ塗布しており、現場でのシール作業を省略可能。
●施工時間の短縮と施工品質の安定化に貢献します。
05幅広い流体に対応
●消火設備だけでなく、冷温水・蒸気・空気・ガス・油などさまざまな流体配管に使用可能です。
適用範囲
消火設備「連結送水配管用」高圧ねじ込み式管継手です。
日本消防設備安全センター認定品となっております。
適用流体
※横にスクロールできます
| 種類 | 冷温水 | 冷却水 | 消火 | 蒸気 | 空気 | ガス | 油 |
|---|---|---|---|---|---|---|---|
| 白品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| ZD品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
使用温度と最高使用圧力(フランジ以外)
※横にスクロールできます
| 流体の温度 | 最高使用圧力 | |||
|---|---|---|---|---|
| 呼び1/2~1 | 呼び11/4~2 | 呼び21/2~3 | 呼び4~5 | |
| -29~66℃ | 13.8 | 10.3 | 6.9 | 3.4 |
| 100℃ | 12.0 | 9.1 | 6.2 | 3.2 |
| 125℃ | 10.6 | 8.1 | 5.6 | 3.1 |
| 150℃ | 9.3 | 7.2 | 5.1 | 2.9 |
| 175℃ | 8.0 | 6.3 | 4.5 | 2.8 |
| 200℃ | 6.7 | 5.3 | 4.0 | 2.6 |
| 225℃ | 5.3 | 4.4 | 3.4 | 2.5 |
| 250℃ | 4.0 | 3.5 | 2.9 | 2.3 |
| 275℃ | 2.7 | 2.5 | 2.3 | 2.1 |
| 288℃ | 2.1 | 2.1 | 2.1 | 2.1 |
※ZD品の場合、使用温度は0～80℃となります。
フランジの使用温度と最高使用圧力
| 流体の温度 | 最高使用圧力 |
|---|---|
| -10~120℃ | 2.8MPa |
| 220℃ | 2.5MPa |
| 300℃ | 2.3MPa |
| 350℃ | 2.0MPa |
※ZD品の場合、使用温度は0～80℃となります。
適用管
| 適用管 |
|---|
| JIS G 3454 圧力配管用炭素鋼鋼管(STPG) |
よくある質問
Q連結送水管の配管で20K継手を使用しなければいけない理由は何ですか
A
消防法で連結送水管の送水圧力が1.0MPaを超える場合には、管はスケジュール40以上の使用が義務付けられています。それに伴い、管継手もスケジュール40以上の管に適合するものを使用しなければなりませんので、管と同様の強度、耐食性、耐熱性を有する20K継手を使用する必要があります。
Qエアー配管に使用できますか
A
使用可能です。使用する温度、サイズによって最高使用圧力が決められていますので、カタログをご参照ください。
Q消火配管に使用するときの最高圧力を教えてください
A
消火配管に使用するときの最高使用圧力は、2.0MPaとなります。
Q20KZDの最高使用温度を教えてください
A
ZD品は、シール剤の特性上、最高使用温度は80℃となります。
