LAカップリング・グリップLAとは
LAカップリングは、ねじ加工不要のメカニカル継手です。
1957年に誕生して以来、各地の水道局、ガス会社、建設会社や工場でご使用いただき好評を得ています。
LAカップリング・グリップLAの特長
01管加工が不要の優れた施工性（補修用に最適）
●LAカップリング・グリップLAは「ぼうず管」に直接結合できる管継手です。部品の装着を確認しながら安全・確実に施工できます。
●管への加工が必要ないため、古くなった配管の補修工事や、管種の切り替え工事におすすめです。

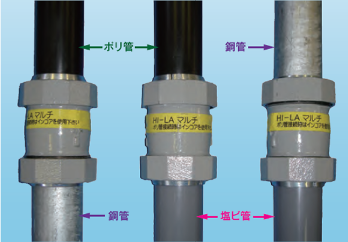

02三管種の接合が簡単に 異種管接続にも対応！
●鋼管はもちろん、鋼管と塩ビ管、鋼管とポリエチレン管や塩ビ管とポリエチレン管といった異種管接合も容易にできます。
03管の振動、伸縮に対応できる
●LAカップリングは構造的に可とう性があります。ねじ込み式管継手などと比較して振動や伸縮を吸収しやすく、芯ずれ配管にも対応可能です。

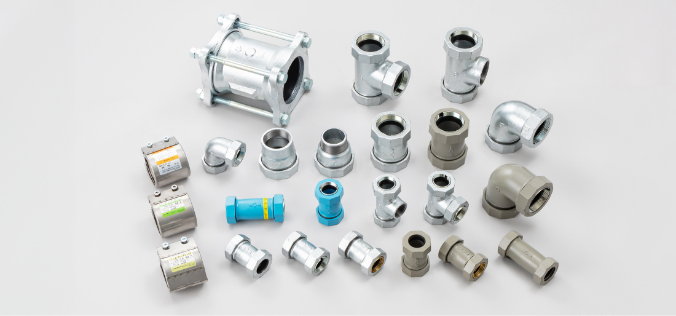

04半世紀の実績と豊富な品揃え
●1957年に他社に先駆けて発売して以来、メカニカル継手のトップメーカーとして配管工法を提案してきました。この間、LAカップリングは水道、ガス、空気、油などの配管に長年使用された実績と最適な配管を可能とする豊富な品揃えで高い信頼性を得てきました。
05配管の補修・改修に最適なグリップタイプもご用意
●トルクレンチ1本で施工可能。
●省スペースで施工でき、補修用に最適。
●消火配管に使用可能な、消防認定品もご用意しています。
適用範囲
①LAカップリング
適用流体と使用温度
※横にスクロールできます
| 種類 | 表面処理 | 適用流体 | 使用温度（ゴムパッキン） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 給水 | 中水 | 工業用水 | 冷温水 | 冷却水 | 空気 | ガス | 油 | NBR | EPDM | ACM | ||
| LA | めっき品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | -10~60℃ | -10~80℃ | -10~80℃ | |
| コート品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | -10~40℃ | -10~40℃ | -10~40℃ | ||
| HI-LAマルチ | めっき品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | -10~60℃ | -10~80℃ | -10~80℃ | |
| コート品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | -10~40℃ | -10~40℃ | -10~40℃ | ||
| P-LA | めっき品 | 〇 | 〇 | 〇 | -10~60℃ | - | - | |||||
| コート品 | 〇 | 〇 | 〇 | 〇 | -10~40℃ | - | - | |||||
| F-LA | めっき品 | 〇 | 〇 | 〇 | 〇 | -10~60℃ | -10~80℃ | - | ||||
| コート品 | 〇 | 〇 | 〇 | -10~40℃ | -10~40℃ | - | ||||||
| RK-LA | - | 〇 | 〇 | 〇 | 〇 | 0~40℃ | - | - | ||||
| RC-LA | - | 〇 | 〇 | 〇 | 〇 | 0~40℃ | - | - | ||||
※用途に合ったゴムパッキンを選定ください。流体によって、使用温度が変わる場合があります。詳細は、カタログをご確認ください。
適用管・適用圧力
※横にスクロールできます
| 適用管 | LA ※1 |
HI-LAマルチ | P-LA | F-LA ※1 |
RK-LA | RC-LA | 適用圧力 | |
|---|---|---|---|---|---|---|---|---|
| 液体 | 気体 | |||||||
| JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
〇 | 〇 | 〇 | 0~1.0MPa | - | |||
| JIS G 3452 配管用炭素鋼鋼管(SGP) |
〇 | 〇 | 〇 ※4 |
0~1.0MPa | 0~0.3MPa | |||
| JWWA K 116 水道用硬質塩化ビニルライニング鋼管 (SGP-VA,VB) |
〇 | 〇 | 〇 | 〇 | 〇 | 0~1.0MPa | - | |
| JWWA K 132 水道用ポリエチレン粉体ライニング鋼管 (SGP-PA,PB) |
〇 | 〇 | 〇 | 〇 | 0~1.0MPa | - | ||
| JIS K 6741 硬質塩化ビニル管 (VP※VUを除く) |
〇 | 〇 | 〇 ※2 |
0~1.0MPa | - | |||
| JIS K 6742 水道用硬質塩化ビニル管 (VP,HIVP) |
〇 | 〇 | 〇 ※2 |
0~0.75MPa | - | |||
| JIS K 6762 水道用ポリエチレン二層管 (1種,2種) |
〇 1種のみ |
〇 | 0~0.75MPa | - | ||||
| JIS K 6761 一般用ポリエチレン管 (1種,2種) |
〇 1種のみ※3 |
〇 | 管の 使用圧力範囲内 |
- | ||||
注意
※1 LA及びF-LAには、管の抜け止め機構がありませんので、必ず管を固定してご使用ください。
※2 F-LAの塩ビ管接続時の使用圧力は、0.3 MPa以下としてください。
※3 一般用ポリエチレン管をご使用の場合は、65Aおよび80Aのみ（1種）のサイズに限ります。
※4 F-LAは、気体ではご使用できません。
②グリップLA
適用流体
※横にスクロールできます
| 種類 | タイプ | 適用流体 | |||
|---|---|---|---|---|---|
| 給水 | 冷温水 | 冷却水 | 消火 | ||
| GR-LA | 標準品 | 〇 | 〇 | 〇 | |
| 消防認定品 | 〇 | ||||
| FX-LA | 標準品 | 〇 | 〇 | 〇 | |
| CH-LA | 標準品 | 〇 | 〇 | 〇 | |
適用管・使用圧力・使用温度
※横にスクロールできます
| 適用管 | 使用圧力 | 使用温度 | |||
|---|---|---|---|---|---|
| GR-LA | FX-LA | CH-LA | |||
| 標準品 | 消防認定品 | 標準品 | 標準品 | ||
| JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) | 1.6MPa | 2.0MPa | 1.0MPa | 1.0MPa | -30～60℃ 飲料水の場合は、40℃以下 |
| JIS G 3452 配管用炭素鋼鋼管(SGP) | |||||
| JIS G 3454 圧力配管用炭素鋼鋼管（STPG） | |||||
| JIS G 3448 一般配管用ステンレス鋼鋼管（TPD） | 1.6MPa | - | 1.0MPa | 1.0MPa | |
| JIS K 6741 硬質塩化ビニル管(VP) | 1.0MPa | - | 1.0MPa | 1.0MPa | |
| JIS K 6742 水道用硬質塩化ビニル管(VP,HIVP) | 0.75MPa | - | 0.75MPa | 0.75MPa | |
よくある質問
QSUS管の接続に使用できますか
A
グリップLA（GR-LA、FX-LA、CH-LA）であれば使用可能です。詳細はカタログをご参照ください。
Q銅管の接続に使用できますか
A
銅管には使用できません。
Q温水用の耐熱用塩化ビニル管（HT）や耐熱用塩化ビニルライニング鋼管（HTLP）の接続に使用できますか
A
給水や冷却水を想定した継手のため、耐熱用の塩化ビニル管、塩化ビニルライニング鋼管には使用できません。
Q内外面ライニング鋼管（VD、PD）の接続に使用できますか
A
管の外径が異なるため、使用できません。
Q消火配管に使用できますか
A
GR-LA（消防認定品）のみ使用可能です。
