NS溶接サドルとは
NS溶接サドルは、作業性と安全性を追求した新しいタイプの溶接サドルです。
スピーディーな施工が可能で、現場作業の効率化に貢献します。
溶接部の亜鉛めっきを完全除去したNon Smoke（ノンスモーク）設計により、作業環境への配慮も考えられた製品です。
NS溶接サドルの特長
01溶接部のめっき完全除去仕様

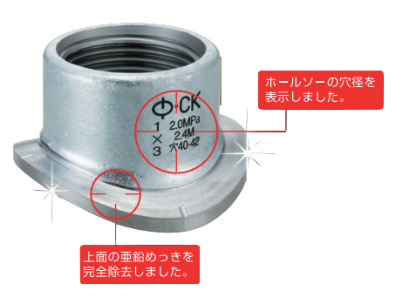

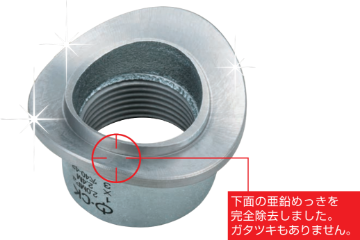

●上面と下面と側面のめっきを完全除去しました。溶接前に行う面倒なめっき除去作業は必要ありません。
●溶接時に有害な亜鉛ガスの発生の危険性がありません。
02作業効率・コスト削減
●作業能率と溶接効率が向上し、経費を削減できます。
03RoHS指令対応めっき
●継手表面のめっき（白品）は、カドミウム0.001％（10ppm）未満、鉛0.005％（50ppm）未満の環境対応めっきですので、RoHS指令を完全にクリアしています。
04芯出しマーク付き構造
●継手本体に位置決めの為の“芯だしマーク”を4点表示しました。施工における品質、作業効率の向上に効果があります。
05一段落ちサイズのラインナップ
●２X２ 1/2、２ 1/2 X 3、３X４の3サイズをラインナップ。配管の幅がさらに広がります。
適用範囲
製品ラインナップ

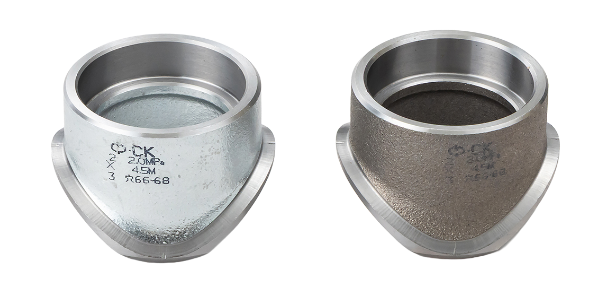

ねじ込み型、差し込み型、黒品、白品
適用流体
※横にスクロールできます
| 種類 | 冷温水 | 冷却水 | 消火 | 空気 | ガス | 蒸気 | 油 |
|---|---|---|---|---|---|---|---|
| 黒品 | 〇 | 〇 | 〇 | 〇 | |||
| 白品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
使用温度と最高使用圧力
※横にスクロールできます
| 流体の状態 | 最高使用圧力 |
|---|---|
| 300℃以下の蒸気、空気、ガス及び油 | 1.0MPa(10.2kgf/cm2) |
| 220℃以下の蒸気、空気、ガス、油及び脈動水 | 1.4MPa(14.3kgf/cm2) |
| 120℃以下の静流水 | 2.0 MPa(20.4kgf/cm2) |
適用管
| 適用管 |
|---|
| JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
| JIS G 3452 配管用炭素鋼鋼管(SGP) |
| JIS G 3454 圧力配管用炭素鋼鋼管(STPG) |
| FAST10 消火配管用軽量鋼管 |
| FAST20 一般配管用軽量鋼管 |
よくある質問
QSTPG管のスケジュール40に使用できますか。
A
スケジュール40まで使用できます。
QNS溶接サドルの「NS」とはどのような意味ですか。
A
「NS」は、Non Smoke(溶接作業の際に煙がでない)、New Standard(溶接の新しい標準)の意味をこめた製品です。
Q製品に記載しているサイズ表記はどのような順番ですか。
A
製品のサイズ表記は、枝管×主管の順番でB呼称で記載しております。
Q枝部溶接型の枝部は、突合せ溶接ですか。
A
差し込み溶接になります。
