ねじ込み式管継手とは
当社は、昭和23年にねじ込み式可鍛鋳鉄製継手（JIS B2301 規格品）を発売して以来、ねじ部にシール剤を塗布したZD継手、樹脂ライニング鋼管にあわせて製品化した管端防食継手（RCF-K型・RCF-MK型）、消火配管用の20K継手やFK継手と、ご使用目的に応じた製品を取り揃え、ご好評をいただいております。
鋼管用ねじ込み式管継手

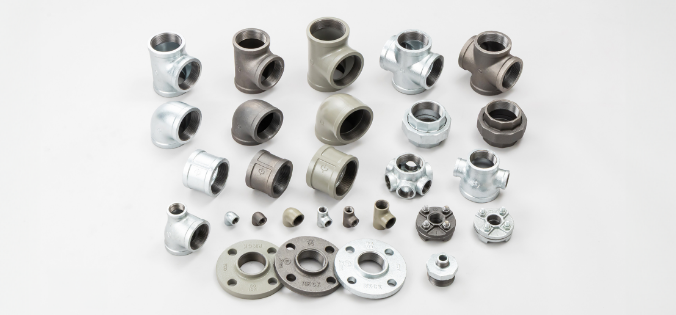

ねじ込み式可鍛鋳鉄製継手
JIS製品認証番号：JW0407006
JIS B 2301「ねじ込み式可鍛鋳鉄製管継手」規格品で、材質はJIS G 5705「可鍛鋳鉄品（FCMB275-5）」を採用しています。
表面処理の種類により、下記の3種類があります。
黒品：鋳放し（1/8～6インチ）
白品：溶融亜鉛めっき（1/8～6インチ）
コマコート品：エポキシ樹脂コーティング（1/2～6インチ）
適用管種
| 黒 品・白 品 | JIS G 3442 水配管用亜鉛めっき鋼管 |
|---|---|
| JIS G 3452 配管用炭素鋼鋼管 | |
| コマコート品 | JWWA K 116 |
| 水道用硬質塩化ビニルライニング鋼管 （SGP－VA，VB） |
|
| JWWA K 132 | |
| 水道用ポリエチレン粉体ライニング鋼管 （SGP－PA，PB） |
規格
- 継手
- JIS B 2301：ねじ込み式可鍛鋳鉄製管継手
- 材質
- JIS G 5705：黒心可鍛鋳鉄品（FCMB275－5）
※適用流体や温度は、次頁の適用範囲を参照ください。
| 黒 品 | 鋳放し |
|---|---|
| 呼び | ⅛ ～ 6B |
| 白 品 | 溶融亜鉛めっき |
| 呼び | ⅛ ～ 6B |
| コマコート品 | エポキシ樹脂コーティング |
| 呼び | ½ ～ 6B |
※呼び2以下は、バンド無し・有り品をご用意しています。
（黒品・コマコート品・一部白品を除く）
※呼び2½以上は、バンド有り品のみです。
（一部製品を除く）

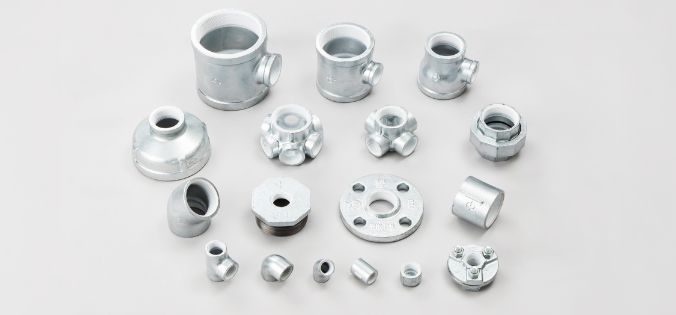

ZD継手
ZD継手はねじ込み式可鍛鋳鉄製管継手（白品）のねじ部に、フッ素系シール剤を特殊な方法で塗布した継手です。
※ZD継手は、JIS B 2301規格品の白品を二次加工した製品です。
| 呼び | ½ ～ 6B |
|---|
適用管種
| JIS G 3442 | 水配管用亜鉛めっき鋼管 |
|---|---|
| JIS G 3452 | 配管用炭素鋼鋼管 |
※呼び2以下は、バンド無し・有り品をご用意しています。
※呼び2½以上は、バンド有り品のみです。
※適用流体や温度はページ下部の「適用範囲」を参照ください。
特長
●優れた施工性
●安定のシール性
●保管時も安心の防錆性
●転造ねじとの接合も良好
●環境に優しい材質
●シール剤付き継手の標準化

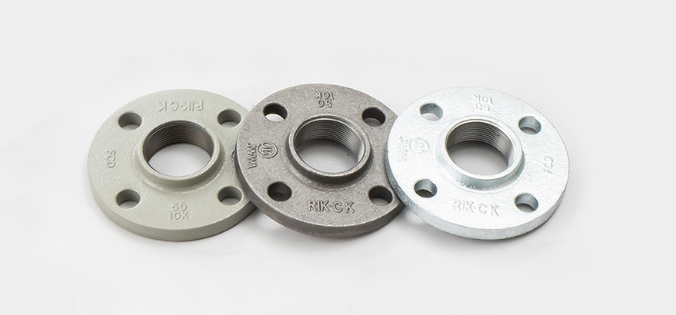

鋳鉄製フランジ
JIS製品認証番号：JW0408004
鋳鉄製フランジは、JIS B 2239規格品の黒品・白品の他に、二次加工品のコート品とZD品（白品）をラインナップしています。
| 呼び | ½ ～ 6B |
|---|---|
| 材質 | 10K ½ ～ 6B FCD450－10 |
| 5K ¾ ～ 4B FCD450－10 | |
| 5K ½・5・6B FCMB275－5 |
適用管種
| 黒 品・白 品 | JIS G 3442 水配管用亜鉛めっき鋼管 |
|---|---|
| ZD品 | JIS G 3452 配管用炭素鋼鋼管 |
| コマコート品 | JWWA K 116 |
| 水道用硬質塩化ビニルライニング鋼管 （SGP－VA，VB） |
|
| JWWA K 132 | |
| 水道用ポリエチレン粉体ライニング鋼管 （SGP－PA，PB） |
※5Kの½・5・6Bは、JIS B 2239の準拠品です。
※適用流体や温度は、ページ下部の「適用範囲」を参照ください。
特長
- ●高精度：
- 寸法・ねじ精度はJIS規格に則っており、
一部の呼びを除いてJISマーク付きです。
- ●高強度：
- ねずみ鋳鉄（FC）の1.5倍の強度を持ち、
割れることがありません。
- ●環境対応：
- 白品には、環境負荷物質を含まない「eめっき」を
施しています。

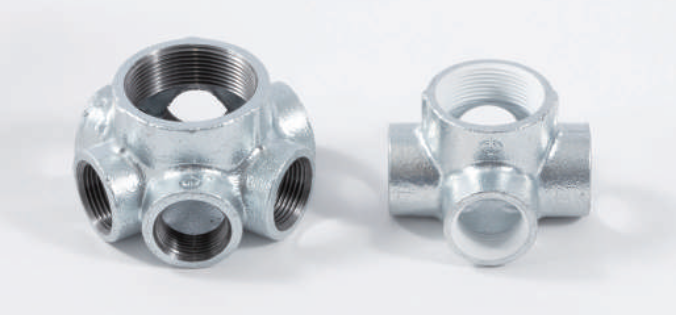

多口継手
ラインナップ
| 白品 | 四方内ねじ SPTQ 1½×1B |
|---|---|
| 六方内ねじ SPTQ 2 ×1B | |
| Z D 品 | 四方内ねじ SPTQ 1½×1B |
| 六方内ねじ SPTQ 2 ×1B |
※本品はJIS規格品ではありません。
※多口継手はバンド無し品です。
特長
消火スプリンクラー配管に用いる継手で、フレキシブル継手と併用することで省力化と工期短縮を実現できます。
適用管種
| JIS G 3442 | 水配管用亜鉛めっき鋼管 |
|---|---|
| JIS G 3452 | 配管用炭素鋼鋼管 |
適用範囲
1.4MPa
仕様
| 材質 | JIS G 5705：黒心可鍛鋳鉄品 （FCMB275－5） |
|---|---|
| ねじ | JIS B 0203：管用テーパねじ |
適用範囲
①ねじ込み式可鍛鋳鉄製管継手
適用流体
※横にスクロールできます
| 種類 | 中水 | 工業用水 | 冷温水 | 冷却水 | 消火 | 空気 | ガス | 蒸気 | 油 |
|---|---|---|---|---|---|---|---|---|---|
| 黒品 | 〇 | 〇 | 〇 | 〇 | |||||
| 白品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| コート品 | 〇 | 〇 | 〇 |
使用温度と最高使用圧力
| 流体の状態 | 最高使用圧力 |
|---|---|
| 120℃以下の静流水 | 2.5 MPa |
| 300℃以下の蒸気、空気、ガス、油 | 1.0 MPa |
適用管
※横にスクロールできます
| 種類 | 適用管 |
|---|---|
| 黒品・白品 | JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
| JIS G 3452 配管用炭素鋼鋼管(SGP) | |
| コート品 | JWWA K 116 水道用硬質塩化ビニルライニング鋼管(SGP-VA,VB) |
| JWWA K 132 水道用ポリエチレン粉体ライニング鋼管(SGP-PA,PB) |
②ＺＤ継手
適用流体
※横にスクロールできます
| 種類 | 冷温水 | 冷却水 | 消火 | 空気 | ガス | 油 |
|---|---|---|---|---|---|---|
| 白品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
使用温度と最高使用圧力
| 流体の状態 | 最高使用圧力 |
|---|---|
| 80℃以下の静流水 | 2.5 MPa |
| 80℃以下の空気、ガス、油 | 1.0 MPa |
適用管
※横にスクロールできます
| 種類 | 適用管 |
|---|---|
| 白品 | JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
| JIS G 3452 配管用炭素鋼鋼管(SGP) |
③鋳鉄製フランジ
適用流体
※横にスクロールできます
| 種類 | 中水 | 工業用水 | 冷温水 | 冷却水 | 消火 | 空気 | ガス | 蒸気 | 油 |
|---|---|---|---|---|---|---|---|---|---|
| 黒品 | 〇 | 〇 | 〇 | 〇 | |||||
| 白品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| コート品 | 〇 | 〇 | 〇 | ||||||
| ZD品 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
使用温度と最高使用圧力
※横にスクロールできます
| 呼び圧力 | 種類 | 使用温度と最高使用圧力 | |||||
|---|---|---|---|---|---|---|---|
| -10~0℃ | 0~40℃ | 40~80℃ | 80～120℃ | 220℃ | 300℃ | ||
| 5K | 黒品・白品 | 0.7MPa | 0.6MPa | 0.5MPa | |||
| コート品 | 0.7MPa | - | - | - | - | ||
| ZD品 | 0.7MPa | - | - | - | |||
| 10K | 黒品・白品 | 1.4MPa | 1.2MPa | 1.0MPa | |||
| コート品 | 1.4MPa | - | - | - | - | ||
| ZD品 | 1.4MPa | - | - | - | |||
適用管
※横にスクロールできます
| 種類 | 適用管 |
|---|---|
| 黒品・白品・ZD品 | JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
| JIS G 3452 配管用炭素鋼鋼管(SGP) | |
| コート品 | JWWA K 116 水道用硬質塩化ビニルライニング鋼管(SGP-VA,VB) |
| JWWA K 132 水道用ポリエチレン粉体ライニング鋼管(SGP-PA,PB) |
④多口継手
適用流体と最高使用圧力
| 適用流体 | 最高使用圧力 |
|---|---|
| 消火 | 1.4 MPa |
適用管
| 適用管 |
|---|
| JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
| JIS G 3452 配管用炭素鋼鋼管(SGP) |
よくある質問
Qユニオンに付属しているガスケットはどんなものですか。
A
汎用ノンアスベストシートガスケットで、㈱ニチアス製トンボNo.1995（厚さ：1.5mm）を付属しています。
Qコート品は給水配管（飲料用水）に使用できますか。
A
継手のねじ部が露出し赤水（さび水）が発生しやすいことから飲料用水には使用できません。工業用水などの飲料用水以外の用途でご使用ください。
Q継手の再使用はできますか。
A
使用可能ですが、継手の管のねじに変形や山欠けなどの異常が無いことが条件となります。ZD継手を再施工の際はシール剤を除去し新たにシール剤を塗布してください。
Q白継手は、RoHS指令に対応していますか。
A
白継手は、RoHS対応品です。※RoHS対応とは、有害物質の使用制限に関する指令をクリアしていること。
