TLジョイントとは
TLジョイントとは、ステンレス配管用の拡管式管継手です。
締付トルクを従来の拡管式継手と比較して最大80％以上低減し、施工性を大幅に向上させました。
低トルクでありながら座金によるナットの緩み止め機能により安全性も兼ね備えています。
TLジョイントの特長
01驚愕の低トルク
●業界トップクラスの低トルクを実現しました。
締付トルクが既存の拡管式継手と比較し、最大80％以上※低減されたため、従来よりも小型の工具で施工可能となり、狭い場所や高所での施工性が格段に向上しました。
※自社実測値比較による
02信頼の緩み止め
●一目でわかる緩み止め機能を採用しました。

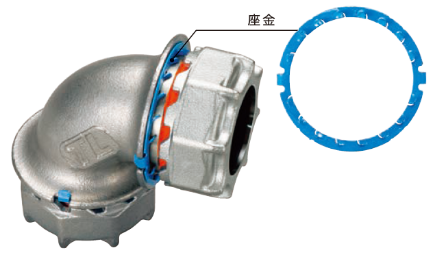

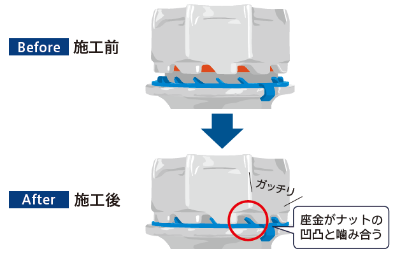

座金がガッチリとナットを固定することで耐震性に優れ、施工後のナットの緩みを防止します。
※再施工時は必ず座金とガスケットの交換が必要です。
03安全な施工機能
●施工時のストレスを軽減しました。
1.供回り防止
座金がナットを固定する構造のため、逆側を締付時にナットの供回り（緩み）を防止します。
2.配管芯ズレ矯正
継手内部をテーパー形状にすることで、パイプと継手の軸芯にズレが生じていてもナット締付時に矯正される構造となっています。
※パイプの斜め挿入はしないでください。
3.ガスケット脱落防止
ガスケットルームを設けることで、ガスケットの脱落を防止します。
4.施工後の角度調整
締付完了後においてもパイプに回転トルクを加えることで、配管の角度調整が行えます。
04確実な施工確認
●オレンジラインでナットの締め忘れが一目で確認できます。
施工前

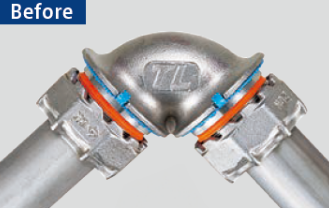

施工前や締め忘れ状態では写真のように継手本体ねじ部に「オレンジライン」が見えます。
施工後

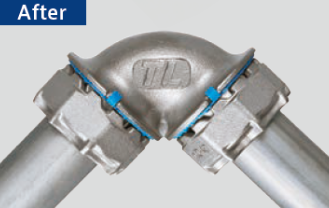

オレンジラインが隠れて見えなくなります。
※必ずナットが締まらなくなるまで締め付けて下さい

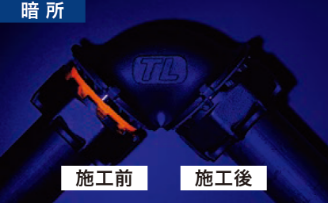

「オレンジライン」には蛍光色の紫外線発光塗料を採用していますので写真のように暗所でもブラックライトを用いて締め忘れの確認が容易に行えます。
05製品ラインナップ

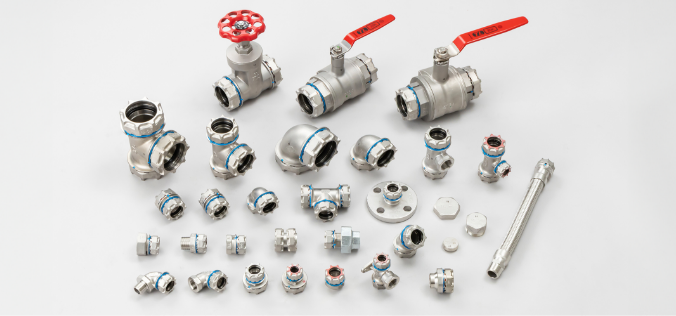

標準品と蒸気還水用の2種類をラインナップ。
蒸気還水用は本体とナットに赤色のマーキングが施されており、識別が容易です。
適用範囲
適用流体
| 種類 | 給水 | 給湯 | 冷温水 | 冷却水 | 高温水 | 蒸気還水 | 空気 |
|---|---|---|---|---|---|---|---|
| 標準品 | 〇 | 〇 | 〇 | 〇 | |||
| 蒸気還水用 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
使用温度及び使用圧力
| 種類 | 使用温度 | 使用圧力 |
|---|---|---|
| 標準品 | 0~80℃ | ０~2.0MPa |
| 蒸気還水用 | 0~130℃ | ０~2.0MPa |
※絶縁ユニオン、フレキ、10Kフランジアダプター、ゲートバルブの最高使用圧力は1.0MPaとなります。
※空気配管での最高使用圧力は1.0MPa未満となります。
適用管
| 適用管 |
|---|
| JIS G 3448 一般配管用ステンレス鋼鋼管(SUS-TPD) |
| JWWA G 115 水道用ステンレス鋼鋼管（SSP） |
よくある質問
QTLジョイントの拡管にサスフィットの拡管機（サスフィッター）は使用できますか。
A
どちらも同じ拡管形状ですので使用できます。
Qハンディタイプの拡管機はありますか。
A
サスフィッターB60型（バッテリー式）を用意しています。
Q再施工は可能ですか。
A
可能です。ただし、再施工する場合は、座金・パッキンを必ず交換してください。
