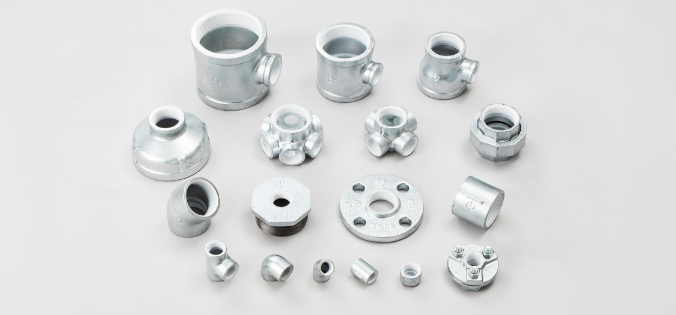

ZD継手とは
ねじ込み式可鍛鋳鉄製管継手のねじ部にフッ素系シール剤を塗布した継手です。
施工時のシール剤塗布が不要になり、施工性は向上、安定したシール性を発揮します。
シールミス（Defect）をゼロ（Zero）にできる、まさに夢（Dream）の継手です。
ZD継手の特長
01優れた施工性
●管へのシール剤の塗布やテープシールの巻き付けが不要になり、施工工数を削減できます。
また、接合品質のバラつきが無くなることで高い施工品質を維持できます。
●シール剤の乾燥を待たず、施工後すぐの通水が可能です。
●シール剤の潤滑効果により、低トルクでスムーズなねじ込み作業が可能となり、ねじかじりの発生を抑制できます。
02安定のシール性
●特殊な塗布専用機により、シール剤を均一に塗布しているため安定したシール性能を発揮します。
03保管時も安心の防錆性
●ねじ部（めねじ部）が全てシール剤で覆われているため、継手保管時にねじ部の錆発生を抑制できます。
04転造ねじとの接合も良好
●転造ねじは、従来の切削ねじと比べねじ込みトルクが高くなりますが、
シール剤の潤滑効果により、ねじ込みトルクを大幅に低減し、ねじかじりの発生を抑制できます。
05環境に優しい材質
●環境対応めっきを使用しており、RoHS指令にも適合しています。
06シール剤付き継手の標準化
●消火配管において、工場加工でシール剤を塗布したねじ込み継手を使用する場合は、シール剤の塗布を省略することが国土交通省に認められ、官公庁物件に採用しやすくなりました。
※国土交通省公共建築工事標準仕様書（機械設備工事編）【令和4 年版】の第2 編第2 章第5 節2.5.2.2 より
適用範囲
適用流体
※横にスクロールできます
| 種類 | 冷温水 | 冷却水 | 消火 | 空気 | ガス | 油 |
|---|---|---|---|---|---|---|
| ZD継手 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 多口継手 | 〇 |
使用温度と最高使用圧力
※横にスクロールできます
| 種類 | 流体の状態 | 最高使用圧力 |
|---|---|---|
| ZD継手 | 80℃以下の静流水 | 2.5 MPa |
| 80℃以下の空気、ガス、油 | 1.0 MPa | |
| 多口継手 | 80℃以下の静流水 | 1.4MPa |
適用管
※横にスクロールできます
| 種類 | 適用管 |
|---|---|
| ZD継手 | JIS G 3442 水配管用亜鉛めっき鋼管(SGPW) |
| JIS G 3452 配管用炭素鋼鋼管(SGP) |
よくある質問
Qシール剤が付いていないねじ込み継手の白品とＺＤ継手の違いは何ですか。
A
ねじ込み継手の白品にシール剤を付けたのがＺＤ継手です。シール剤が付いているか付いていないかの違いです。
Qねじ込む際に、管にシール剤の塗布は必要ですか。
A
継手のねじ部にシール剤が塗布されていますので、シール剤の塗布は不要です。万一、市販のシール剤を塗布する場合には、継手のシール剤に悪影響を及ぼす場合がありますので、ＺＤ継手の施工要領書をご参照ください。
Q蒸気配管に使用できますか。
A
蒸気配管には使用できません。ＺＤ継手の最高使用温度は８０℃です。
Q継手の再使用はできますか。
A
使用可能ですが、継手の管のねじに変形や山欠けなどの異常が無いことが条件となります。再施工の際はシール剤を綺麗に除去し、新たにシール剤を塗布してください。
QZD継手にニップルやプラグはありますか。
A
シール剤付きのニップルやプラグはありません。ZD継手は、めねじにシール剤を塗布しているため、おねじへのシール剤塗布は不要だからです。
