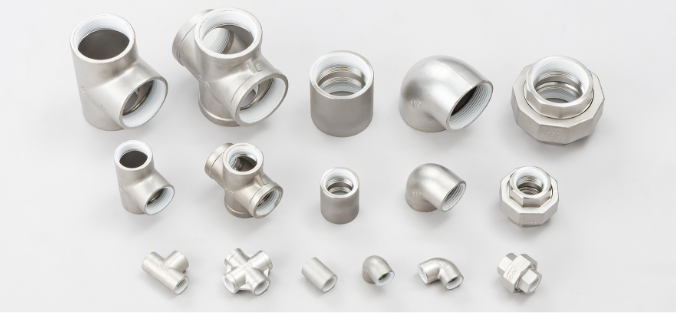

ZD SUS継手とは
ステンレスねじ込み継手にあらかじめフッ素系シール材を塗布した業界初の継手です。
ステンレス鋼鋼管へのねじ込み接続時に発生する種々のトラブルを解消します。
給水・給湯・蒸気・薬品配管など、幅広い用途に対応します。
ZD SUS継手の特長
01ねじ込み時の“かじり”現象が激減
●均一で最適な厚さに塗布したシール材により、作業効率が格段に向上、しかも接合品質のムラがなくなることで、施工後も高い品質を維持します。“ かじり” 現象での漏水が激減する優れた継手です。
02ねじ込みトルクが軽い
●均一に塗布したシール材の潤滑効果により締め付けトルクを軽減しました。
基準の締め込み山数までスムーズにねじ込むことができ、特に大口径で効果を発揮します。
03高価なシール材塗布が不要
●ステンレスのねじ込みに最適なフッ素系シール材が最初から塗布されているのでシール材もいらず、塗る手間もなく、とても経済的です。
04シール材の混入を抑制
●継手のシール材は、継手奥ねじの2 〜 3 山には塗布しておらず、流体へのシール材混入を極力少なくする工夫をしています。
また、おねじにシール材を使用する必要が無いため、施工後に配管外面へのシール材のはみ出しがなく、残ったシール材の除去が不要となります。
05ねじ施工後の角度調整も可能
●硬化しない優れたシール材を採用しているため、45°のねじ戻しを行っても漏水しない実績があります。
（当社社内試験結果より）
06HACCP（ハセップ）適合で食品関係にも対応可能
●シール材は食品衛生法に適合しており、臭いもなく食品関係工場の配管に適しています。
適用範囲
適用流体
※横にスクロールできます
| 給水 | 給湯 | 中水 | 工業用水 | 冷温水 | 冷却水 | 空気 | ガス | 蒸気 | 油 | その他 |
|---|---|---|---|---|---|---|---|---|---|---|
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
継手の使用温度と最高圧力圧力（フランジ以外）
| 使用温度 | 最高使用圧力 |
|---|---|
| -20~40℃ | 2.0MPa |
| 100℃ | 1.65MPa |
| 150℃ | 1.50MPa |
※使用温度又は使用圧力が表中の中間にある場合は、比例補間によることができます。
フランジの使用温度と最高使用圧力
※横にスクロールできます
| 呼び圧力 | 使用温度と最高使用圧力 | |
|---|---|---|
| ~120℃ | 150℃ | |
| 5K | 0.7MPa | 0.67MPa |
| 10K | 1.39MPa | 1.0MPa |
適用管
※横にスクロールできます
| 適用管 |
|---|
| JIS G 3459 配管用ステンレス鋼鋼管(TP) Sch40以上を推奨 |
よくある質問
QZDSUS継手は消火配管に使用可能ですか。
A
消防認定品ではないため、消火配管には使用できません。
Q蒸気配管に使用できますか。
A
150℃以下の蒸気配管に使用可能です。
Qねじ込む際に、管にシール材の塗布は必要ですか。
A
継手のねじ部にシール材が塗布されていますので、シール材の塗布は不要です。市販のシール材を塗布する場合には、継手のシール材に悪影響を及ぼす場合がありますので、当社までお問い合わせください。
Qユニオンパッキンの材質と使用温度を教えてください。
A
ノンアスベスト材（ニチアス製：トンボNo.1120）を同梱しています。使用温度は、①水・油の場合0～150℃（1.5MPa以下で）②ガスの場合0～150℃（1.0MPa以下で）となります。
